Шорт блок Дискавери 4. Шорт Блок Рендж Ровер спорт 3.0 дизель. Запчасти для установки.


Шорт Блок Рендж Ровер спорт

Внимание!  Данная страница состоит из 3-х разделов перечня запчастей, комплектующих.

1. Для сборки ДВС (при готовом Шорт Блоке).

2. Для установки ДВС, навесного оборудования.

3. Рекомендации.

I. Запчасти для сборки Двигателя Дискавери 4, Рендж Ровер Спорт 3.0 306DT.

Наименование
Артикул оригинал (аналог)
Кол-во
Гидрокомпенсатор
1336545 (423005110 - INA)
24
Маслосъемный колпачок
1311285 (70-38546-00 - Reinz)
24
Болт131613616

Прокладка ГБЦ

№ 3

№ 4

№ 5


LR013066

LR013070

LR013073

2



ГБЦ Ленд Ровер


Примечание: Перед сборкой / установкой Головки Блока цилиндров необходимо:

a) Выполнить дефектовку: всех элементов ГБЦ - клапанов (не загнуло ли их), седел, пружин, тарелок клапанов. При необходимости, заменить гнутые (впуск 1311281, выпуск LR008130), выполнить восстановление седел.
b) Выполнить шлифовку плоскости ГБЦ, притирку клапанов, опресовку.
c) Номер прокладки устанавливается в зависимости вылета поршней. См. Таблицу.

Выступление поршня (мм)Толщина прокладки (мм)№, Артикул
0,641 - 0,6901,22№ 3 - LR013066
0,691 - 0,7401,27№ 4 - LR013070
0,741 - 0,7901,32№ 5 - LR013073

Сальник распредвала13113183

1311318

Цепь ГРМ + натяжитель13161132

1316113

Прокладка клапанной крышки1367767 / LR0291322

LR029132

Про-ка масляного поддонаLR0059941
Пробка сливная поддона10139381

LR005994

Примечание: Перед установкой поддона из него необходимо:

a) извлечь Трубку - вход масляного насо-са (LR013527), промыть его, чтоб в нем не осталось металлической стружки, элементов разрушенных вкладышей, находящихся там после поломки коленвала и/или проворота вкладышей;

b) тщательно промыть трубку - вход масляного насоса (LR013527) (смотрите видео), после чего установить его обратно.



Сальник коленвала заднийLR0365421

LR036542

Сальник коленвала передний11024151
Масляный насосLR0767821

LR076782

Комплект ремня ГРМ



LR016655 - рем. + натяжной ролик

1311306 - ролик направляющий 2 шт.

(KTB399 (Dayco) В комплекте идет Рем. ГРМ + 3 ролика)

1



Болт коленвала М16LR0133771

ktb399



II. Установка Двигателя 306DT Дискавери 4, Рендж Ровер Спорт 3.0 дизель. (уплотнители, прокладки, технические жидкости, необходимые для установки ДВС).

2.1. Автоматическая трансмиссия:

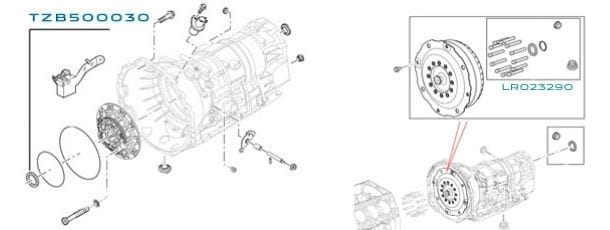

Сальник первичного вала АКПП

6 SPEED AUTO ZF 6HP26 / 6HP28

TZB500030

1

Сальник первичного вала АКПП

8 SPEED AUTO ZF 6HP70

LR023290 Рем. комплект1

LR023290

2.2. Воздушная система:

Фильтр воздушныйPHE0001121

PHE000112

2.3. Выхлопная система:

Прокладка RH. Выхлопная труба.LR0166211
Прокладка LH. Выхлопная труба.LR0166191

LR016621

2.4. Контроль выхлопа:

Уплотнительные кольца к сепаратору масла и баку13370603

1337060

2.4.1.

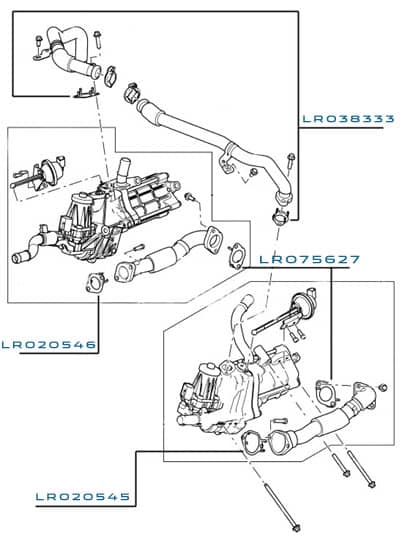

Про-ка выпуска отработанных газов (клапана EGR)LR0383332
Про-ка. Выхлоп-ной коллектор.LR0756272

LR038333

2.4.2.

Прокладка вакуумного насосаLR0136191

LR013619

2.5. Система смазки:

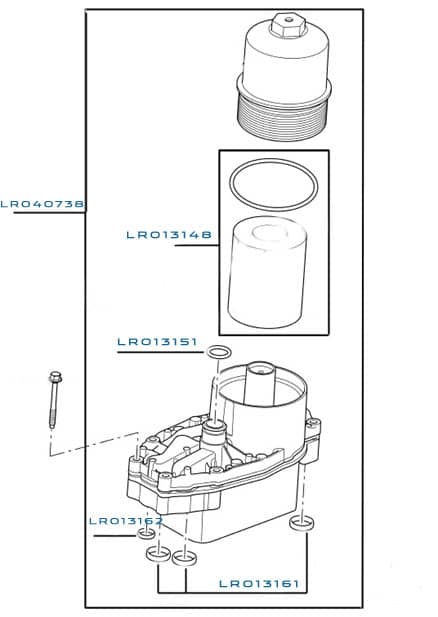

Маслоохладитель в сбореLR0407381

LR040738

2.5.1.

Прокладка трубки маслоприемника13310761
ТрубкаLR0136081

1331076

2.6. Система охлаждения:

Водяная помпаLR013164SKF VKPC 878641

LR013164

2.6.1.

Патрубок соединительныйLR0131651
Уплотнение. Тройник охлаждения.LR0188292

LR013165

2.7. Топливная система:

Прокладка дроссельной заслонкиLR0083531
Прокладка корпуса дроссельной заслонки13161522

LR008353

2.7.1.

Медная шайба форсункиF00VC17503
6
Свеча накаливанияLR0132756

LR013275

Топливный фильтрLR0097051

LR009705

2.8. Турбина права / левая.

Шайба пружинная13727262
Прокладка турбокомпрессораLR0132362
Прокладка шланг возврата масла для турбонагнетателя.LR0132352
Прокладка Труба - возврат масла.LR0132342

LR013236

2.9. Коллекторы:

Пересечение трубы в выпускной коллекторLR0131342
Выхлоп-ной коллектор13365432

1336543

2.10. Приводные ремни:

Ремень поликлиновый для Дискавери 4, Рендж Ровер Спорт  (без насоса активного стабилизатора)LR013697 (Dayco 6PK2102S)1
Ремень поликлиновый для Рендж Ровер Спорт (с насосом активного стабилизатора)
 LR018312 (Contitech 6PK2498)
1

6PK2102S

2.10.1.

Ремень и ролик ТНВДLR016656 (Dayco KTB702)1

KTB702

2.11. Технические жидкости:

Масло ДВС
6 - 6,5 л.
Тормозная жидкость LR052653 (500 ml)1

Антифриз (концентрат красный)

Разбавляется дистиллированной водой 1 к 1

1 литр концентрата на 1 л. дис. воды.

(требуется 5 л. концентрата и 5 л. дис. воды)

STC50529 (1 л.)

5


Жидкость ГУРSTC50519 (1 л.)1

STC50529


III. Дополнительные рекомендации.

1. Проверить турбины в специализированной организации. В случае их неисправности произвести замену на новые, либо сделать ремонт турбин.

2. Проверить правильную работу топливных форсунок, насоса ТНВД в специализированных организациях. При необходимости произвести ремонт и замену.

Примечание:

Правильная работа и исправное состояние турбин и топливной системы, напрямую влияет на правильную работу Двигателя и предотвращает его повторную поломку (прогорание поршней, гидроудары и пр.).
